品牌:綠聯凈化Leelool | 加工定制:是 |
型號:L-DEZS系列 | 處理氣量:5L-160L |
重量:100-640kg | 濾芯數量:根據實際需求配置 |
技術:自主研發,zhuanli產品 | 過濾載體:第三代合金金屬絲濾芯 |
用途:柴油發電機組尾氣黑煙治理 | 濾芯特點:積碳飽和后,可直接水洗,反復利用 |
凈化率:95%以上 | 售后服務:1小時內迅速響應,12小時可到現場 |
關鍵詞:雙聯結構,干式凈化器,黑煙凈化器

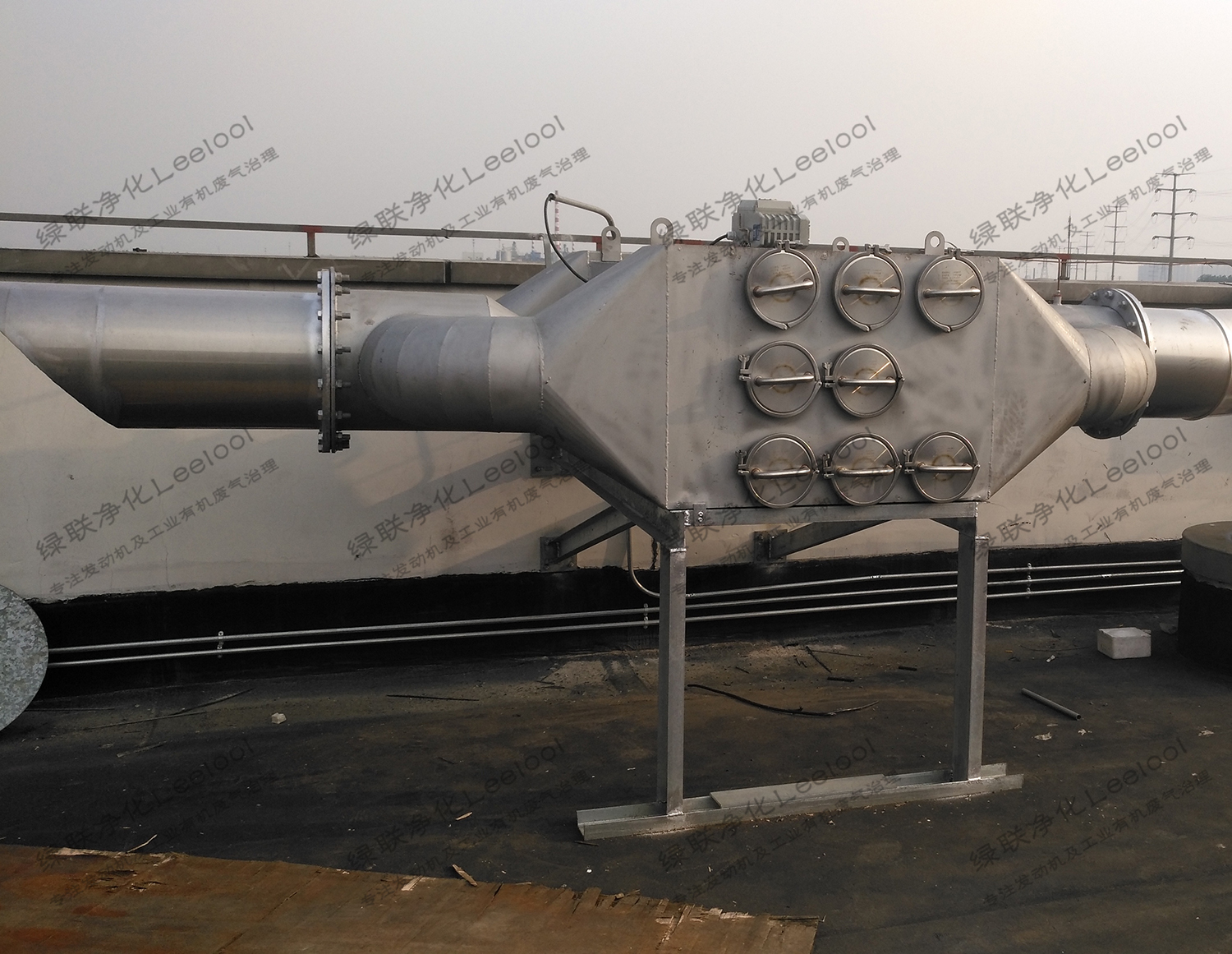

綠聯凈化L-DEZS系列重型柴油機尾氣干式顆粒物捕集器是由綠聯凈化技術(東莞)有限公司技術團隊采用國際先進的吸附及催化氧化工藝,潛心自主研發并擁有全部知識產權的新型柴油機尾氣處理裝置,屬于第三代柴油機黑煙凈化器。通過多組金屬DPF載體并聯組成柴油機尾氣顆粒捕捉器,采用卡扣固定可抽出單元式設計,當堵PM碳顆粒物塞造成高背壓時,由電子壓力傳感器感知壓力信號傳送給電控系統報警并打開旁通,可以靈活抽出過濾單元進行水洗再生,工作時不消耗任何能源。具有處理效率高、開機被壓小、堵塞時間長、再生清理方便快捷、直接吊裝安裝方便、全身采用不銹鋼使用壽命長、具有降噪功能、無電能損耗、自動旁通報警安全系數高等優點。

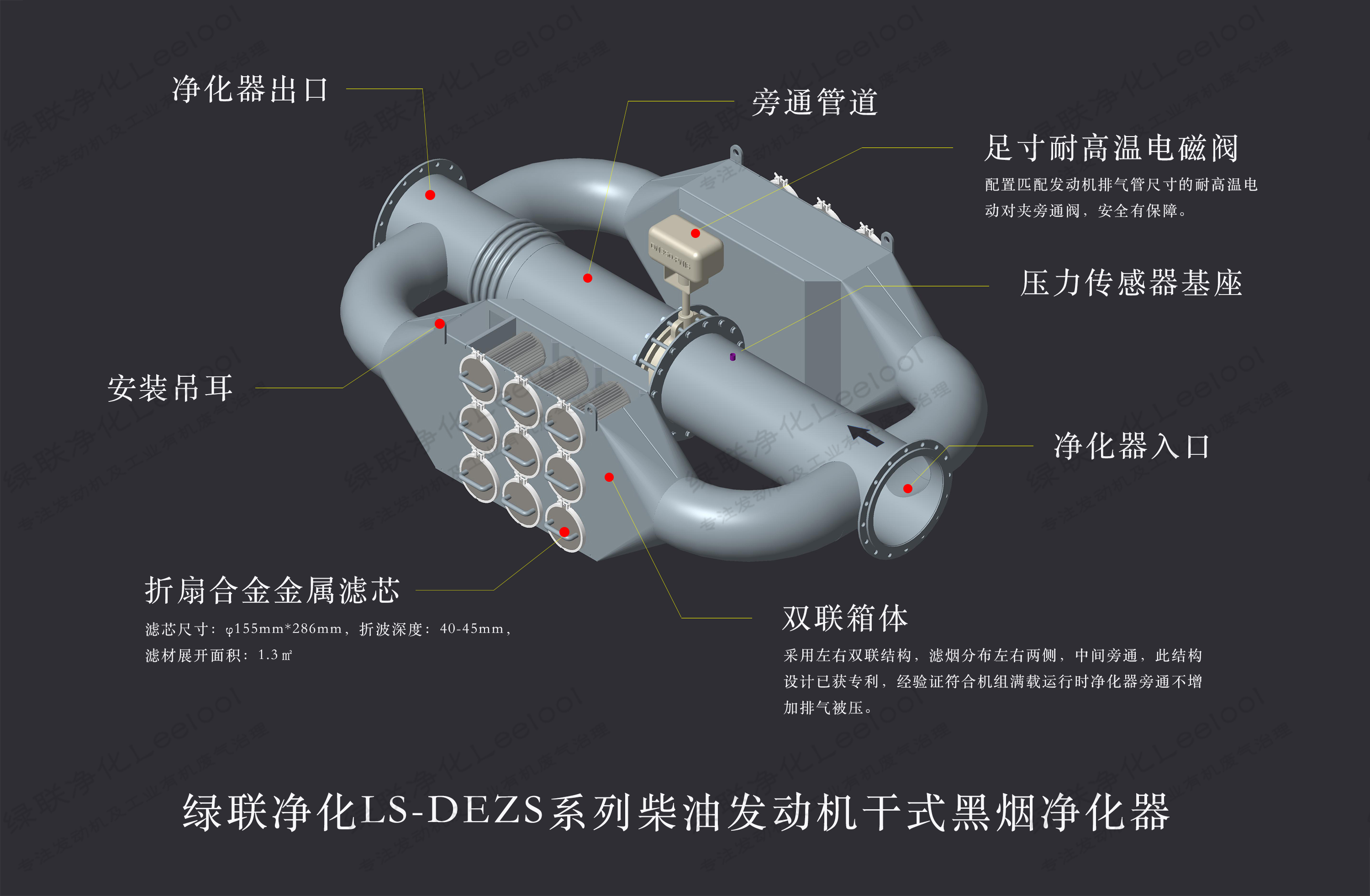

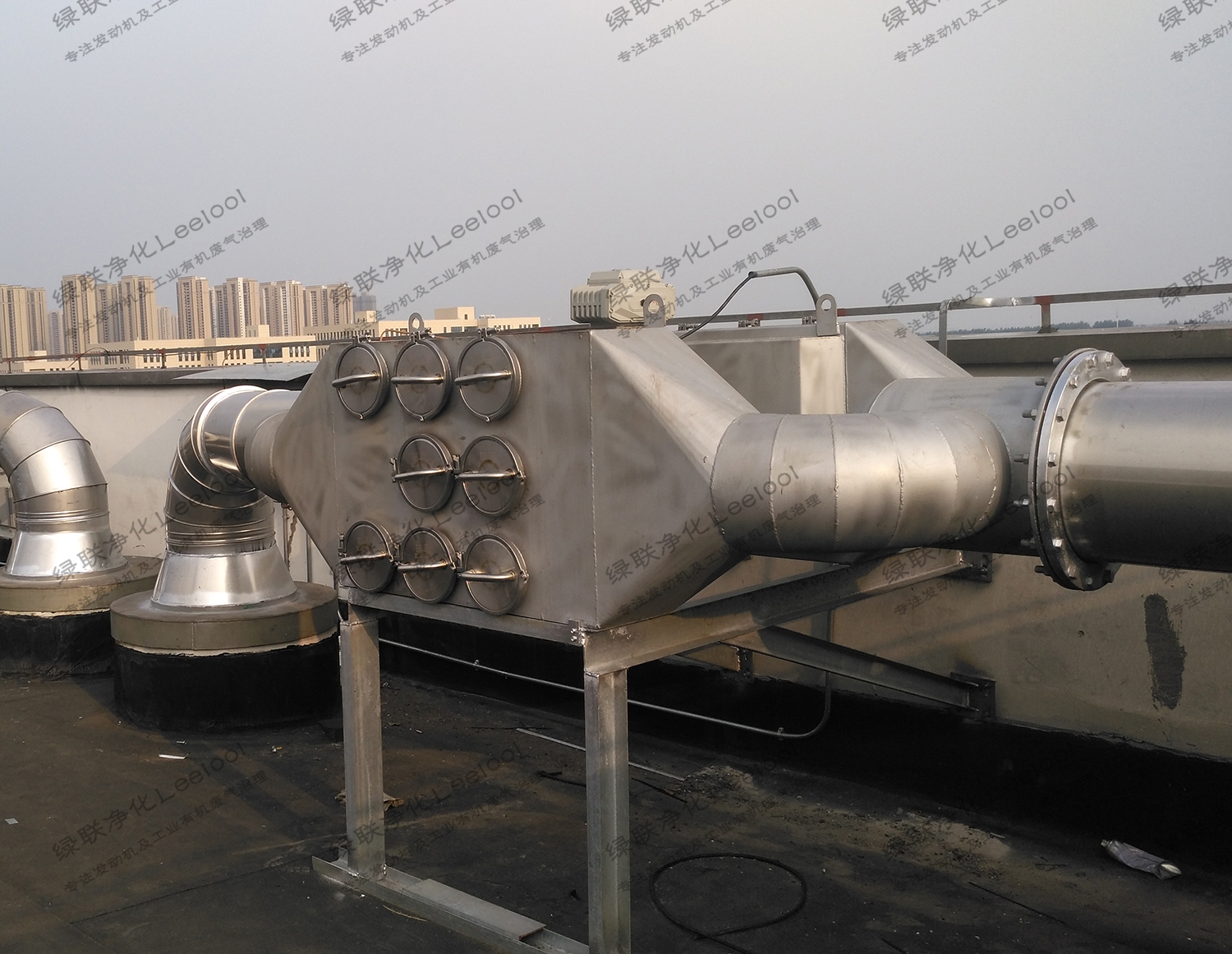

黑煙凈化器左右雙聯結構箱體,濾煙部分在左右兩側,中間旁通,濾芯左右均勻分布,均勻積碳。結構設計獲zhuanli,經反復驗證測試,本結構符合機組滿載運行時黑煙凈化器旁通,不增加排氣背壓。
左右雙聯箱體具有更小的開機背壓,開機背壓<1.5kPa,安全旁通之后背壓0kPa;
相比雙聯結構,單聯結構設計,長方形結構箱體,采用結構不穩定的長濾芯,靠近進氣側積碳快,容易堵塞,遠離進氣側積碳少,堵塞慢,積碳不均勻。綠聯也有這種結構的產品,經綠聯過往測試驗證,長濾芯不能沿著氣流方向分布太長,容易造成積碳不均勻,整體背壓會上升很快,造成虛假高背壓。

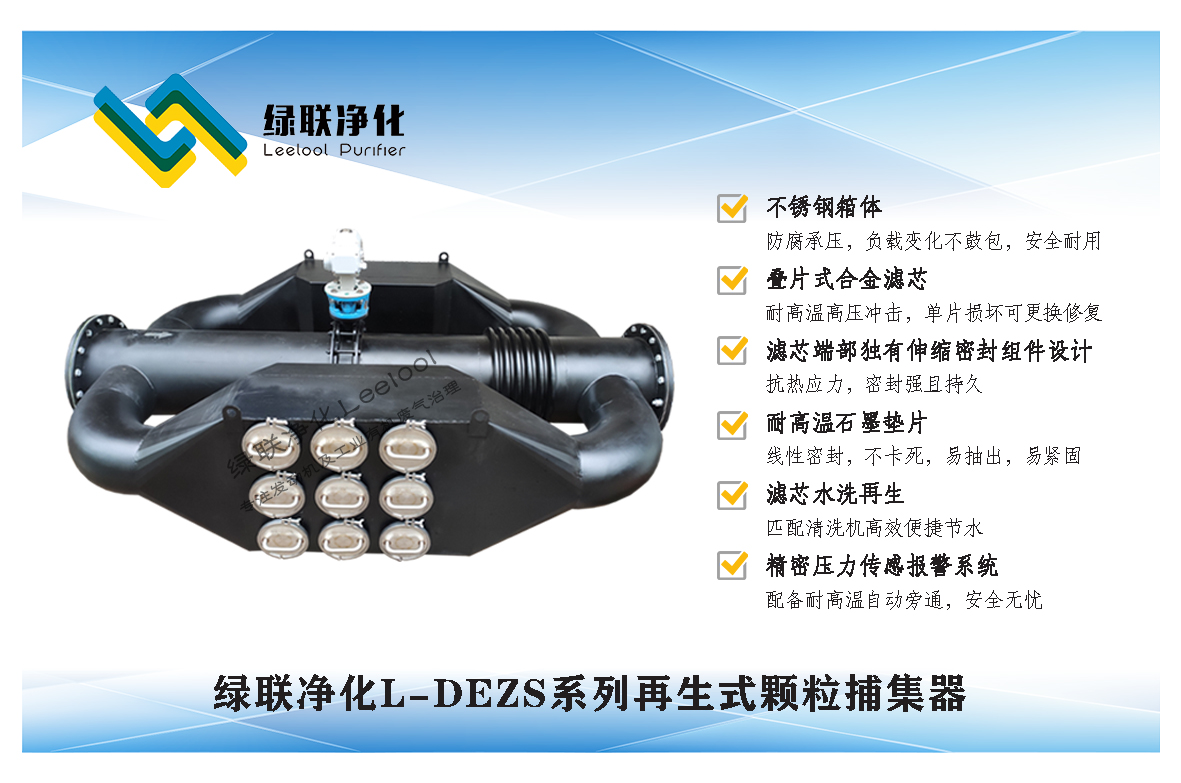

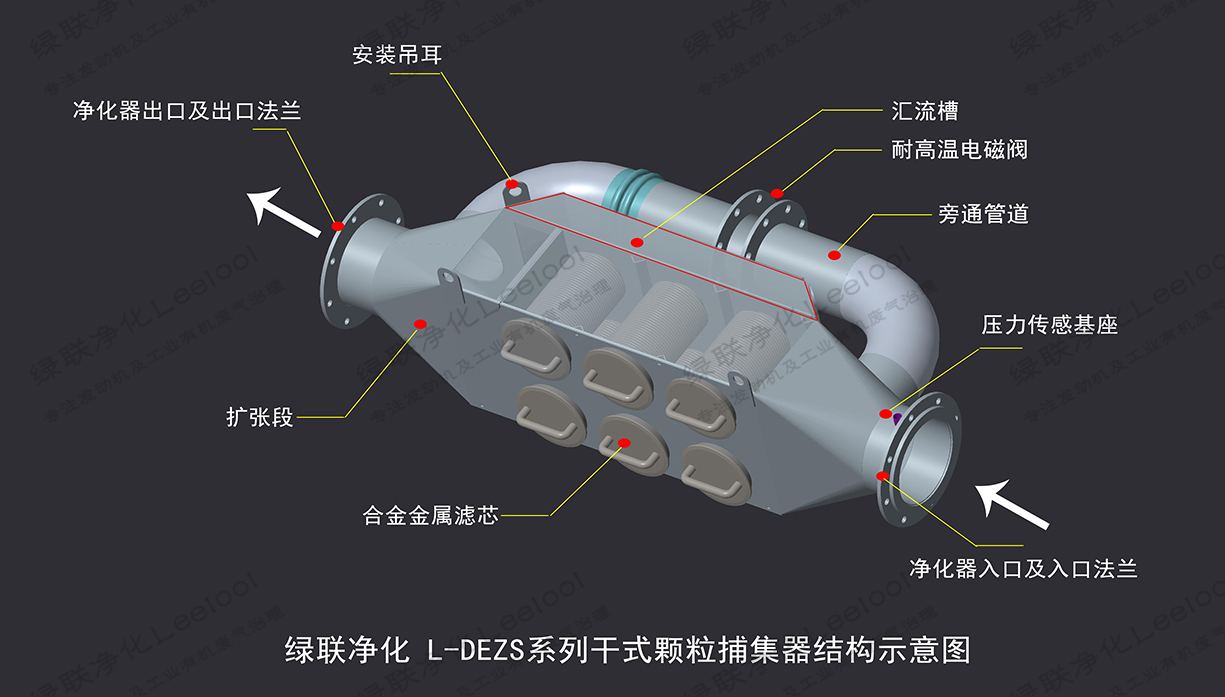

一、顆粒物捕集器(黑煙凈化器)結構 綠聯凈化L-DEZS系列合金金屬顆粒物捕集器由合金金屬濾芯單元、不銹鋼箱體、旁通管道及控制單元組成。此系列產品可有效處理大馬力柴油發動機尾氣中的顆粒物,具有安裝尺寸小、吊裝便捷、運行安全、開機背壓小及拆卸清理便捷等特點,擁有一定的降噪消音效果;同時后期清洗維護的成本低。 | |

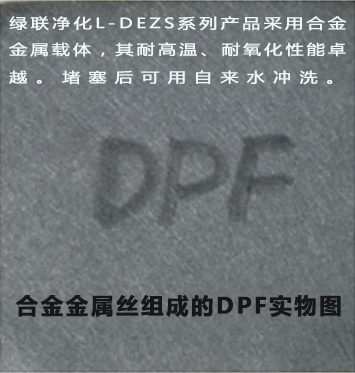

二、合金金屬濾芯單元介紹 1、核心過濾材質——合金金屬絲 濾芯單元是由合金金屬絲經特殊工藝制成的金屬過濾層,多層疊加并經獨特技術zhuanli設計而成。單個濾芯單元的合金金屬絲過濾面積達1.3m2,煙氣處理能力4-5L,可直接用自來水進行沖洗,耐高溫、不氧化、不生銹。 | |
2、合金金屬濾芯單元 合金金屬濾芯單元選用的合金金屬絲是經特種工藝制造而成,處理材料作為載體并聯組成柴油機尾氣顆粒捕集器。卡扣固定可抽出單元式設計,自動旁通監控報警系統,可以靈活抽出過濾單元進行水洗再生,工作時不消耗任何能源,具有處理效率高、開機被壓小、堵塞時間長、再生清理方便快捷、直接吊裝安裝方便、自動旁通報警安全系數高等優點。可以有效去除柴油發電機組尾氣中的黑煙顆粒(PM)。 | |

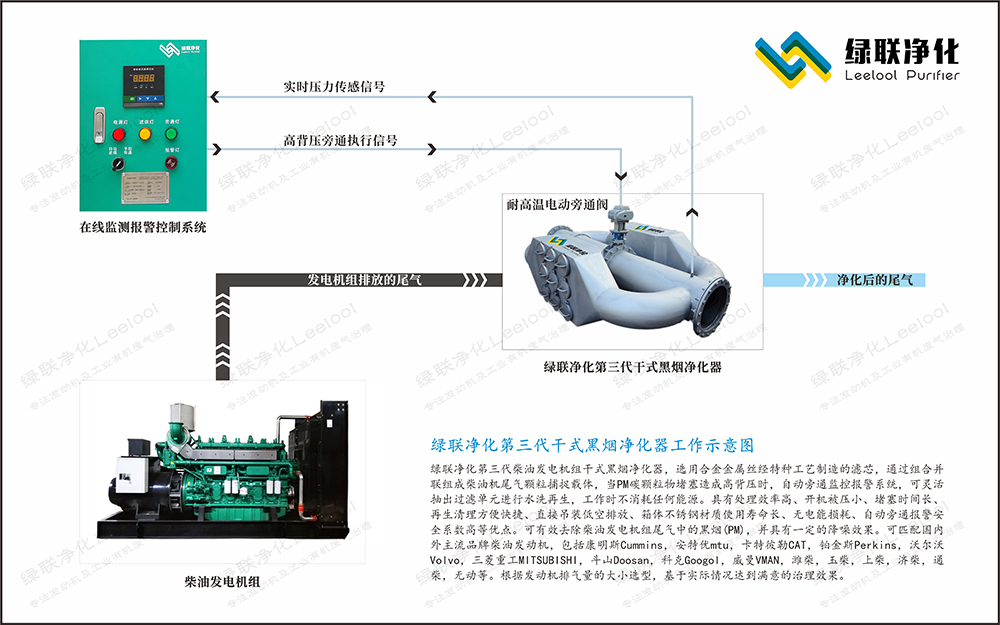

三、顆粒物捕集器(黑煙凈化器)工作原理 如上述原理圖,當發動機排放的尾氣進入顆粒物捕集器箱體后,廢氣充滿整個箱體,廢氣從濾芯各面進入合金金屬疊層,碳顆粒物被攔截在金屬碟片上,過濾后的尾氣從濾芯單元中心流出,進入到后方氣體導流槽,隨后排出,達到發動機尾氣中顆粒物的治理。 |
![]() | ![]() | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

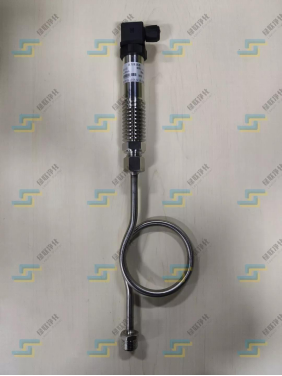

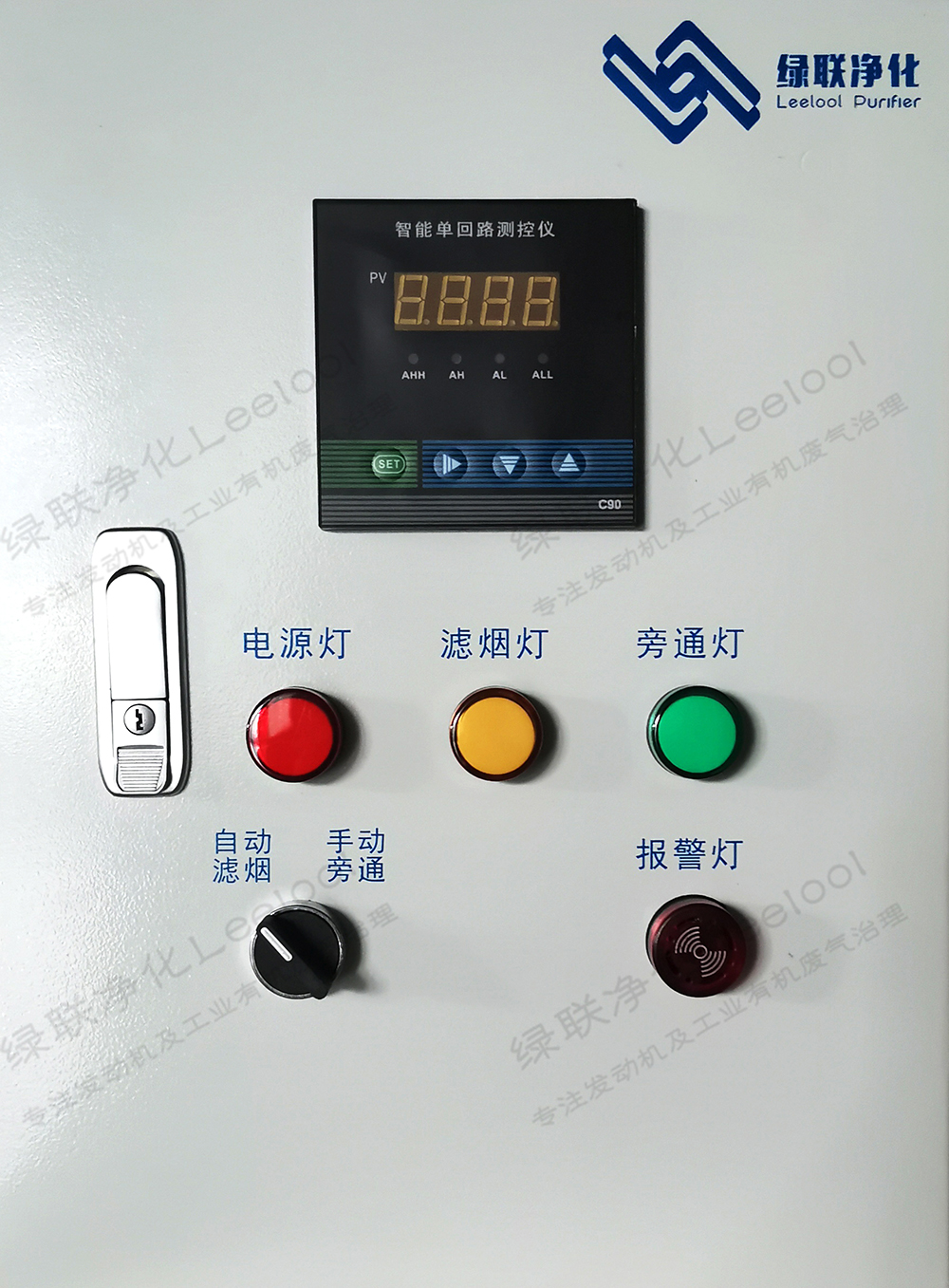

(黑煙凈化器監控電控箱) | (電子壓力傳感器) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
顆粒物捕集器的控制單元由壓力傳感檢測系統、旁通系統、控制系統組成; 1、壓力傳感檢測系統:電子壓力傳感器選用高精度、高穩定性擴散硅壓力敏感芯片,通過可靠性的放大電器,將被測的壓力數值轉換成精準的電信號。高質量的傳感器、精湛的封裝技術以及完善的裝配工藝確保壓力檢測的質量和性能,信號轉換精準。 2、旁通系統:凈化器包含旁通管、耐高溫電磁閥、配合壓力檢測系統和控制系統。當顆粒物捕集器內部因積碳過多而達到預先設定背壓限值時,控制單元控制耐高溫電磁閥會自動打開旁通,確保機組正常運行。當發電機組停機冷卻后,可以靈活抽出濾芯單元,自來水沖洗即可完成積碳的清理。 3、控制系統:控制系統根據壓力檢測系統檢測及傳輸?shù)臄?shù)據,控制旁通系統中旁通閥的工作,保障凈化器在機組上使用過程中的安全。
|
